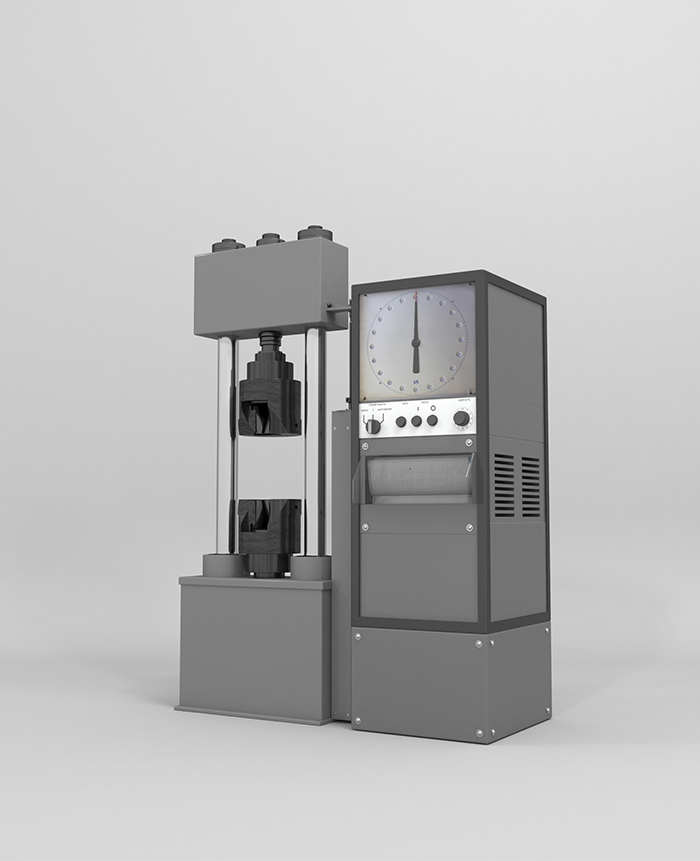

Разрывная машина МР-100 гидравлическая

Описание

Разрывные машины МР-100 предназначены для статических испытаний на растяжение при нормальной температуре образцов металлов, в т.ч. арматурной стали, листового и круглого проката, сварных соединений по ГОСТ 1497, 10006, 12004, 6996, 11701 и др.

Машины разрывные МР-100 оснащены системой измерения и ручным управлением, позволяющими производить испытания с заданной скоростью нагружения и обеспечивающей измерение перемещения активного захвата и ее индикацию.

Машины МР-100 оснащены торсионным блоком измерения нагрузки с механическим двухкоординатным самописцем.

Испытательный стенд устанавливается на фундамент без приямка, а масса и габариты позволяют использовать машины в мобильных лабораториях по контролю сварных соединений на строительстве магистральных трубопроводов, линии ЛЭП, атомных электростанций и др.

Исполнение машин – двухколонные с одной зоной испытания.

В отличие от разрывных машин типа Р-10, ZD-10/90 и др. машины МР-100 имеют гидравлическое перемещение активного захвата и гидравлические клиновые захваты, только одну испытательную зону, поэтому испытания на сжатие и изгиб на них проводят крайне редко (сложное исполнение приспособления на сжатие и изгиб).

Особенности машин МР-100:

ручное управление процессом нагружения;
гидравлическая система создания нагрузки;
визуализация действительного и максимального значения нагрузки на аналоговом циферблате;
автоматическое поддержание скорости нагружения;
запись параметров испытания - самописец диаграммный двухкоординатный;
тип силоизмерителя - торсионный гидравлический трехдиапазонный;
модульная конструкция: силозадающий модуль, электрогидравлический шкаф управления;
вертикальное двухколонное однозонное исполнение силовой рамы;
цельнолитые траверсы со встроенным силовым гидроцилиндром;
станина со встроенным электроприводом перемещения нижнего захвата;
высокая жесткость силовой рамы.

Основные технические характеристики разрывных машин МР-100:

Модификация	МР-100
Наибольшая создаваемая нагрузка, кН	100
Тип привода	Гидравлический
Диапазон измерения, кН	4-20 10-50 20-100
Рабочий ход активного захвата, мм	400
Высота рабочего пространства, включая ход активного захвата, мм	410
Расстояние от оси образца до колонны, мм	200
Погрешность измерения, %	± 1
Максимальная скорость перемещения активного захвата, не менее, мм/мин	360
Отображение данных испытания	Аналоговый циферблат, двухкоординатный самописец
Диаметры цилиндрических образцов, мм	5-20
Толщина/ширина плоских образцов, мм	1-20/40
Диаметр плит сжатия, мм	100
Габаритные размеры (ДхШхВ), мм, не более	1500х950х2100 (с учетом хода активного захвата)
Масса, кг, не более	1000
Мощность, кВт	2,3
Электропитание, В/Гц	~380/50

Примечание: Технические характеристики указаны для машин в стандартном исполнении.

Модернизация разрывной машины МР-100-М-ТЕСТ включает:

1) установка датчика давления;

2) установка датчика перемещения;

3) установка модулей сбора показаний датчиков и согласования интерфейсов;

4) установка персонального компьютера с предустановленной программой «M-Test».

Технические характеристики модернизированной машины МР-100-М-ТЕСТ:

Цена наименьшего разряда силоизмерителя в зависимости от максимального усилия машины, кН	0,001
Диапазон рабочих скоростей нагружения, кН/с	0,1~10
Пределы допускаемой относительной погрешности силоизмерителя, % · модификация МР-100-М-ТЕСТ-2 · модификация МР-100-М-ТЕСТ-1	± 0,5 ± 1,0
Пределы допускаемой относительной погрешности измерения перемещения активного захвата при прямом ходе, %	± 2,0
Диапазон измерения перемещения активного захвата, мм	5~400

Автоматизации разрывной машины МР-100-А-ТЕСТ включает:

1) демонтаж устаревших систем измерения и управления;

2) изготовление необходимой оснастки и переходников;

3) установка датчика давления;

4) установка датчика перемещения;

5) установка нового привода и микроконтроллера для управления работой машины МР-100-А-ТЕСТ;

6) установка персонального компьютера с предустановленной программой «M-Test АСУ».

Технические характеристики модернизированной машины МР-100-А-ТЕСТ:

Цена наименьшего разряда силоизмерителя в зависимости от максимального усилия машины, кН	0,001
Цена наименьшего разряда датчика перемещения, мм	0,01
Диапазон рабочих скоростей нагружения, кН/с	0,1~10
Пределы допускаемой относительной погрешности силоизмерителя, % · модификация МР-100-А-ТЕСТ-2 · модификация МР-100-А-ТЕСТ-1	± 0,5 ± 1,0
Пределы допускаемой относительной погрешности измерения перемещения активного захвата при прямом ходе, %	± 2,0
Диапазон измерения перемещения активного захвата, мм	5~400
